12v逆變器電路圖
逆變器是一種把直流電能轉變成交流電的裝置。簡單來講，逆變器就是一種將直流電轉化為交流電的裝置。
逆變電路的作用是在控制電路的作用下，將直流電路輸出的直流電源轉換成頻率和電壓都可以任意調節的交流電源。逆變電路的輸出就是變頻器的輸出，所以逆變電路是變頻器的核心電路之一，起著非常重要的作用。
最常見的逆變電路結構形式是利用六個功率開關器件（MOS、GTR、IGBT、GTO等）組成的三相橋式逆變電路，有規律的控制逆變器中功率開關器件的導通與關斷，可以得到任意頻率的三相交流輸出。
通常的中小容量的變頻器主回路器件一般采用集成模塊或智能模塊。智能模塊的內部高度集成了整流模塊、逆變模塊、各種傳感器、保護電路及驅動電路。內部集成了整流模塊、功率因數校正電路、IGBT逆變模塊及各種檢測保護功能。模塊的典型開關頻率為20KHz，保護功能為欠電壓、過電壓和過熱故障時輸出故障信號燈。
逆變電路中都設置有續流電路。續流電路的功能是當頻率下降時，異步電動機的同步轉速也隨之下降。為異步電動機的再生電能反饋至直流電路提供通道。在逆變過程中，寄生電感釋放能量提供通道。另外，當位于同一橋臂上的兩個開關，同時處于開通狀態時將會出現短路現象，并燒毀換流器件。所以在實際的通用變頻器中還設有緩沖電路等各種相應的輔助電路，以保證電路的正常工作和在發生意外情況時，對換流器件進行保護 .
升壓器12v升220v電路其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可。
12v轉220v逆變器由逆變電路、邏輯控制電路、濾波電路三大部分組成，主要包括輸入接口、電壓啟動回路、MOS開關管、PWM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路、負載等部分。
控制電路控制整個系統的運行，逆變電路完成由直流電轉換為交流電的功能，濾波電路用于濾除不需要的信號，逆變器的工作過程就是這樣子的了。其中逆變電路的工作還可以細化為：首先，振蕩電路將直流電轉換為交流電;其次，線圈升壓將不規則交流電變?yōu)榉讲ń涣麟?最后，整流使得交流電經由方波變?yōu)檎也ń涣麟姟?/span>
原理圖如下圖所示，采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。
升壓器12v升220v電路圖(一)
升壓器12v升220v電路圖(二)
如下圖，我們也可以清楚看到需的元件還有各個元件之間的連接情況，在電路功能上，除了變壓器T1用來升壓，電源V1用來供電之外，剩下的原件就是產生矩形波的電路。在電阻選擇上R1和R2一般在1.2k-4.7k之間，三極管無特別要求根據變壓器的容量選擇，容量大就用功率大點的;變壓器可用普通控制變壓器，只要有兩組12V就行，我們這個原理圖中選擇器件為變壓器0v-12V-12V，三極管用的達林頓管MJ11032，電阻4.7k，輸出功率能夠達到百瓦左右，也不算小了，不過變壓器的功率要選大點了，否則輸出功率沒有那么大。
升壓器12v升220v電路圖(三)
此逆變器主要由MOS場效應管，普通電源變壓器構成。其輸出功率取決于MOS場效應管和電源變壓器的功率。
升壓器12v升220v電路圖(四)
電路圖中：25T 310T 20T 250T是變壓器線圈的繞組匝數，VT1是大功率三極管，可使用電視機電源管，R1的電阻是15-50Ω/5w，R4的電阻470Ω3W
12V直流升壓到220V交流的電路圖(五)
變壓器可選用一個100W機床控制變壓器，將變壓器鐵芯拆開，再將次級線圈拆下來，并記錄匝數，以便于計算每伏圈數。然后用φ1.35mm的漆包線重新繞次級線圈，先繞一個22V的主線圈，在中間抽頭，再用φ0.47的漆包線繞兩個4V的反饋線圈，線圈的層間用較厚的牛皮紙絕緣。線圈繞好后插上鐵芯，將兩個4V次級分別和主線圈連在一起，注意頭尾的別接反了?？赏姕y電壓，如果4V線圈和主線圈連接后電壓增加說明連接正確，反之就是錯的，可換一下接頭就可以了。
與4V線圈串聯的兩個電阻R2、R3可用電阻絲制作，可根據輸出功率大小選擇電阻的大小，一般為幾歐姆，輸出功率大時，電阻越小，偏流電阻用1W300Ω的電阻，不接這個電阻也能工作，但由于管子的參數不一致有時不起振，最好接一個。三極管的選擇：
每邊用三只3DD15并聯，共用六只管子，電路連接好后檢查無錯誤，就可以通電調整了，接上蓄電池，找一個100W的白熾燈做負載，打開開關，燈泡應該能正常發光，如果不能正常發光，可減小基極的電阻，直到能正常發光為止，再接上彩電看能否正常啟動，不能正常啟動也是減小基極的電阻，調整完畢后就可以正常使用了。
12V直流升壓到220V交流的電路圖(六)

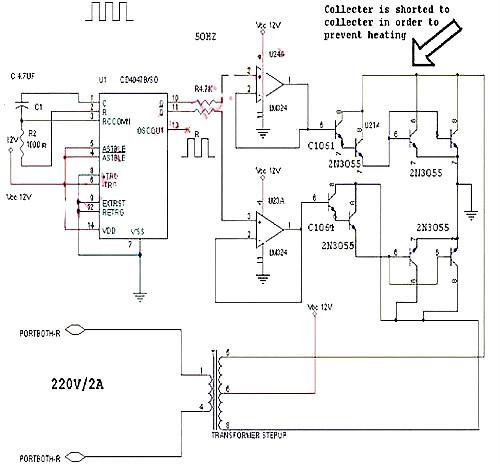

此直流12V轉220V交流逆變器電路可以轉換為12V直流轉220伏交流。CD4047是用來產生方波。 基本公式為P =VI輸入輸出之間的變壓器，輸入功率=輸出功率 因此，變壓器12V到220伏，但輸入繞組必須能夠承受20A。
直流12V轉220V交流逆變器電路圖 (500W)(七)
