信息來源：本站 日期：2018-07-14
電阻是描述導體導電性能的物理量，用R表示。電阻由導體兩端的電壓U與通過導體的電流I的比值來定義，即R=U/I。所以，當導體兩端的電壓一定時，電阻愈大，通過的電流就愈小; 反之，電阻愈小，通過的電流就愈大。因此，電阻的大小可以用來衡量導體對電流阻礙作用的強弱，即導電性能的好壞。電阻的量值與導體的材料、形狀、體積以及周圍環境等因素有關。
不同導體的電阻按其性質的不同還可分為兩種類型。一類稱為線性電阻或歐姆電阻，滿足歐姆定律; 另一類稱為非線性電阻，不滿足歐姆定律。電阻的倒數1/R稱為電導，也是描述導體導電性能的物理量，用G表示。電阻的單位在國際單位制中是歐姆(Ω)，簡稱歐。而電導的國際單位制(SI)單位是西門子(S)，簡稱西。電阻還常用kΩ和MΩ作單位，它們之間的關系是：1MΩ=1000kΩ=1000000Ω
電阻率描述導體導電性能的參數。對于由某種材料制成的柱形均勻?qū)w，其電阻R與長度L成正比，與橫截面積S成反比，即： 式中ρ為比例系數，由導體的材料和周圍溫度所決定，稱為電阻率。它的國際單位制(SI)是歐姆·米 (Ω·m)。常溫下一般金屬的電阻率與溫度的關系為：ρ=ρ0(1+αt)式中ρ0為0℃時的電阻率; α為電阻的溫度系數; 溫度t的單位為攝氏溫度。半導體和絕緣體的電阻率與金屬不同，它們與溫度之間不是按線性規律變化的。當溫度升高時，它們的電阻率會急劇地減小。呈現出非線性變化的性質。電阻率的倒數1/ρ稱為電導率，用σ表示。它也是描述導體導電性能的參數 ，其國際單位制(SI)是西門子/米 (S/m)。

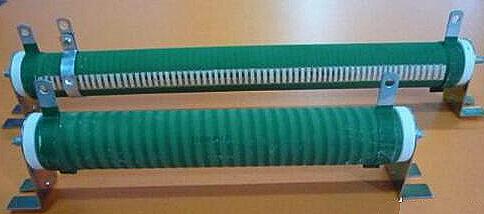

電阻的工作原理在物理學中，用電阻來表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種特性。電阻元件是對電流呈現阻礙作用的耗能元件。因為物質對電流產生的阻礙作用，所以稱其該作用下的電阻物質。電阻將會導致電子流通量的變化，電阻越小，電子流通量越大，反之亦然。電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。
熱敏電阻：是一種對溫度極為敏感的電阻器。
光敏電阻：分為正溫度系數和負溫度系數電阻器。選用時不僅要注意其額定功率、最大工作電壓、標稱阻值，更要注意最高工作溫度和電阻溫度系數等參數，并注意阻值變化方向。硫化鎘等材質，阻值隨著光線的強弱而發生變化的電阻器。分為可見光光敏電阻、紅外光光敏電阻、紫外光光敏電阻。選用時先確定電路的光譜特性。
在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合．為了防止信號中韻低頻分量損失過大，一般總采用容量較大的電解電容。
電感是衡量線圈產生電磁感應能力的物理量。給一個線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。 電感的特性與電容的特性正好相反，它具有阻止交流電通過而讓直流電順利通過的特性。電感的特性是通直流、阻交流，頻率越高，線圈阻抗越大。電感器在電路中經常和電容一起工作，構成LC濾波器、LC振蕩器等。另外，人們還利用電感的特性，制造了阻流圈、變壓器、繼電器等。
我們知道，電阻值與溫度之間存在一定的關系。看下式：
在這里，電阻值R與溫度T之間存在函數關系。于是，我們就可以用電阻來采集溫度。采集溫度的電阻有兩種，一種叫做正溫度系數的熱敏電阻，另一種叫做負溫度系數的熱敏電阻。這兩種熱敏電阻的用途都很廣泛。電阻還可以用來采集其它物理量，例如壓敏電阻和光敏電阻等等。

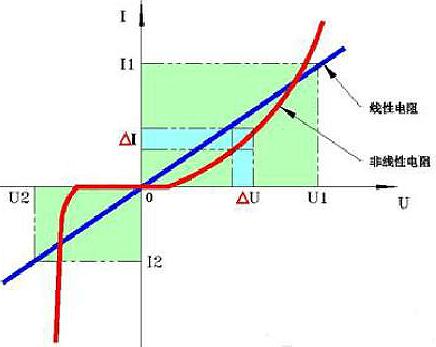

此圖的縱坐標是電流I，橫坐標是電壓U。此圖又叫做電流-電壓特性曲線圖，更多的時候簡稱為伏安特性曲線。根據歐姆定律，我們有：
這里的R稱為動態電阻，它其實就是曲線斜率的倒數。當R大于零時，被稱為正阻特性，反之，當動態電阻R小于零時，被稱為負阻特性。???對于藍色的曲線，我們看出它是一條經過原點的直線，它的動態電阻阻值不隨著電壓和電流的變化而變化，滿足這種伏安特性曲線的元件被稱為線性元件;反之，對于紅色的曲線，我們看出它是一條曲線，它的動態電阻阻值隨著電壓和電流的變化而變化。滿足這種伏安特性曲線的元件被稱為非線性元件。
導體的電阻通常用字母R表示，電阻的單位是歐姆，簡稱歐，符號是Ω（希臘字母，讀作Omega)，1Ω=1V/A。比較大的單位有千歐（kΩ）、兆歐（MΩ）（兆=百萬，即100萬）。KΩ（千歐）， MΩ（兆歐），他們的換算關系是：兩個電阻并聯式也可表示為：1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω（也就是一千進率）。

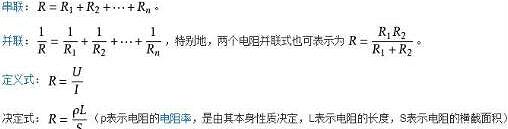

計算公式為：
