快恢復二極管屬于整流二極管中的高頻二極管，特點是它的反向恢復時間很短，這一點特別適合高頻率整流。快恢復二極管的反向恢復時間是其性能的重要參數，反向恢復時間的定義是：二極管從正向導通狀態急劇轉換到截止狀態，從輸出脈沖下降到零線開始，到反向電源恢復到最大反向電流的10％所需要的時間。常用符號trr表示，trr值越小的快恢復二極管工作頻率越高。因為導通和截止轉換迅速，從而可以改善整流波形。
快恢復二極管的內部結構與普通二極管不同，普通整流二極管是一個PN結，而快恢復二極管PN結中間增加了基區I，構成PIN硅片。由于基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短。從電物理現象來解釋，導通狀態向截止狀態轉變時，二極管在阻斷反向電流之前需要首先釋放上個周期存儲的電荷，這個放電時間被稱為反向恢復時間，反向恢復時間實際上是由電荷存儲效應引起的．反向恢復時間就是存儲電荷耗盡所需要的時間。
在業余條件下，利用萬用表能檢測快恢復、超快恢復二極管的單向導電性，以及內部有無開路、短路故障，并能測出正向導通壓降。若配以兆歐表，還能測量反向擊穿電壓。

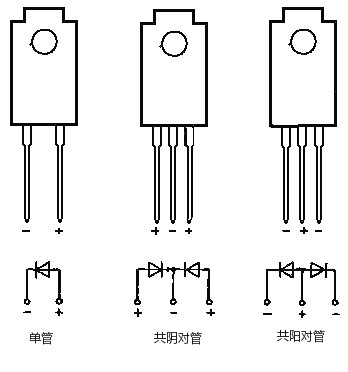

將萬用表置于Rx1k擋，測快恢復二極管的正、反向電阻，正向電阻一般為幾歐姆，反向電阻為∞，如果測得的阻值均為∞或為0，則表明被測管子損壞。 快恢復二極管的對管檢測方法與上述方法基本相同，但必須首先確定其共用端是哪個引腳，然后再用上述方法對各個快恢復二極管進行檢測。
實例：測量一只C90-02超快恢復二極管，其主要參數為：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同圖。將500型萬用表撥至R×1檔，讀出正向電阻為6.4Ω，n′=19.5格；反向電阻則為無窮大。進一步求得VF=0.03V/格×19.5=0.585V。證明管子是好的。
使用注意事項
1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
2）若對管中有一只管子損壞，則可作為單管使用。
3）測正向導通壓降時，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值(0.6V)。
