鋰電池-鋰電池原理-特征-保護板原理-放電注意事項
信息來源：本站 日期：2017-12-06
鋰電池是繼鎳鎘、鎳氫電池之后，可充電電池家族中的佼佼者．鋰離子電池以其優秀的特性，被普遍應用于: 手機、攝錄像機、筆記本電腦、無繩電話、電動工具、遙控或電動玩具、照相機等便攜式電子設備中。
鋰離子電池的負極為石墨晶體，正極通常為二氧化鋰。充電時鋰離子由正極向負極運動而嵌入石墨層中。放電時，鋰離子從石墨晶體內負極表面脫離移向正極。所以，在該電池充放電過程中鋰總是以鋰離子形態呈現，而不是以金屬鋰的形態呈現。因而這種電池叫做鋰離子電池，簡稱鋰電池。
鋰電池具有：體積小、容量大、重量輕、無污染、單節電壓高、自放電率低、電池循環次數多等優點，但價錢較貴。鎳鎘電池因容量低，自放電嚴重，且對環境有污染，正逐步被淘汰。鎳氫電池具有較高的性能價錢比，且不污染環境，但單體電壓只需1.2V，因而在運用范圍上遭到限制。
1、具有更高的重量能量比、體積能量比；
2、電壓高，單節鋰電池電壓為3.6V，等于3只鎳鎘或鎳氫充電電池的串聯電壓；
3、自放電小可長時間存放，這是該電池最突出的優越性；
4、無記憶效應。鋰電池不存在鎳鎘電池的所謂記憶效應，所以鋰電池充電前無需放電；
5、壽命長。正常工作條件下，鋰電池充/放電循環次數遠大于500次；
6、可以快速充電。鋰電池通常可以采用0.5～1倍容量的電流充電，使充電時間縮短至1～2小時；
7、可以隨意并聯運用；
8、由于電池中不含鎘、鉛、汞等重金屬元素，對環境無污染，是當代最先進的綠色電池；
9、本錢高。與其它可充電池相比，鋰電池價錢較貴。
鋰電池通常有兩種外型：圓柱型和長方型。
電池內部采用螺旋繞制結構，用一種非常精細而滲透性很強的聚乙烯薄膜隔離材料在正、負極間間隔而成。正極包括由鋰和二氧化鈷組成的鋰離子搜集極及由鋁薄膜組成的電流搜集極。負極由片狀碳材料組成的鋰離子搜集極和銅薄膜組成的電流搜集極組成。電池內充有有機電解質溶液。另外還裝有安全閥和PTC元件，以便電池在不正常狀態及輸出短路時維護電池不受損壞。
單節鋰電池的電壓為3.6V，容量也不可能無限大，因此，常常將單節鋰電池中止串、并聯處置，以滿足不同場所的懇求。
1、鋰電池的充電：根據鋰電池的結構特性，最高充電終止電壓應為4.2V，不能過充，否則會因正極的鋰離子拿走太多，而使電池報廢。其充放電懇求較高，可采用專用的恒流、恒壓充電器中止充電。通常恒流充電至4.2V/節后轉入恒壓充電，當恒壓充電電流降至100mA以內時，應中止充電。
充電電流（mA）=0.1～1.5倍電池容量（如1350mAh的電池，其充電電流可控制在135～2025mA之間）。常規充電電流可選擇在0.5倍電池容量左右，充電時間約為2～3小時。
2、鋰電池的放電：因鋰電池的內部結構所致，放電時鋰離子不能全部移向正極，必需保管一部分鋰離子在負極，以保證在下次充電時鋰離子能夠暢通地嵌入通道。否則，電池壽命就相應縮短。為了保證石墨層中放電后留有部分鋰離子，就要嚴厲限制放電終止最低電壓，也就是說鋰電池不能過放電。放電終止電壓通常為3.0V/節，最低不能低于2.5V/節。
電池放電時間長短與電池容量、放電電流大小有關。電池放電時間（小時）=電池容量/放電電流。鋰電池放電電流(mA)不應超越電池容量的3倍。（如1000mAH電池，則放電電流應嚴厲控制在3A以內）否則會使電池?fù)p壞。
目前市場上所售鋰電池組內部均封有配套的充放電維護板。只需控制好外部的充放電電流即可。

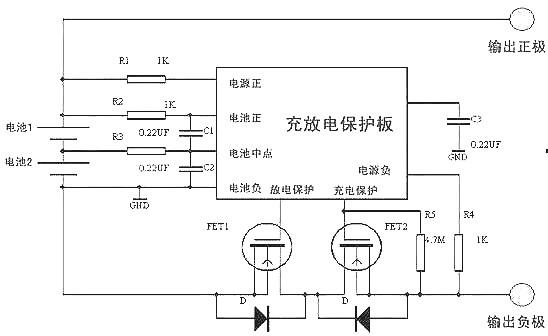

兩節鋰電池的充放電維護電路如圖一所示。由兩個場效應管和專用維護集成塊S--8232組成，過充電控制管FET2和過放電控制管FET1串聯于電路，由維護IC監視電池電壓并中止控制，當電池電壓上升至4.2V時，過充電維護管FET1截止，中止充電。為防止誤動作，普通在外電路加有延時電容。當電池處于放電狀態下，電池電壓降至2.55V時，過放電控制管FET1截止，中止向負載供電。
過電流維護是在當負載上有較大電流流過時，控制FET1使其截止，中止向負載放電，目的是為了維護電池和場效應管。過電流檢測是應用場效應管的導通電阻作為檢測電阻，監視它的電壓降，當電壓降超越設定值時就中止放電。在電路中普通還加有延時電路，以區分浪涌電流和短路電流。該電路功用完善，性能可靠，但專業性強，且專用集成塊不易置辦，業余愛好者不易仿制。
