一款性能優異的MOS管產品 可以應用到哪些地方

MOS管，是MOSFET的縮寫。MOSFET金屬-氧化物半導體場效應晶體管，簡稱金氧半場效晶體管。一般是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source（源極）和drain（耗盡層）是可以對調的，他們都是在P型backgate中形成的N型區。

在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

在電路設計中，經常會使用到MOS管，如音響、家電、充電器、汽車電源等領域。除此之外，它還運用于大多數的機械設備，硬件工程師常常會接觸到它。毫不疑問地是，它已經廣泛應用于生活的方方面面。為了讓大家更了解MOS管。今天，MOS管廠家給大家分享一下關于MOS管的應用。

MOS管的應用包含哪些？

1、p型mos管應用

一般用于管理電源的通斷，屬于無觸點開關，柵極低電平就完全導通，高電平就完全截止。而且，柵極可以加高過電源的電壓，意味著可以用5v信號管理3v電源的開關，這個原理也用于電平轉換。

2、n型mos管應用。

一般用于管理某電路是否接地，屬于無觸點開關，柵極高電平就導通導致接地，低電平截止。當然柵極也可以用負電壓截止。其高電平可以高過被控制部分的電源，因?yàn)闁艠O是隔離，所以也可以用5v信號控制3v系統的某處是否接地。

3、MOS管放大區應用

工作于放大區，一般用來設計反饋電路，需要的專業知識比較多，類似運放，難以進行細說。主要需要了解常用做鏡像電流源、電流反饋、電壓反饋等。至于運放的集成應用，可以不用太多關注。這一步廠家已經做好，看好datasheet，也就不用按mos管方式去考慮導通電阻和寄生電容。

MOS管應用在哪些電子產品上？

比如，音響、家電、充電器、汽車電源。且現在的高清、液晶、等離子電視機中開關電源部分除了采用了PFC技術外，在元器件上的開關管均采用性能優異的MOS管取代過去的大功率晶體三極管，使整機的效率、可靠性、故障率均大幅的下降。由于MOS管和大功率晶體三極管在結構、特性有著本質上的區別，在應用上；驅動電路也比晶體三極管復雜，致使維修人員對電路、故障的分析略感困難。

MOS管的實際應用

應用MOS管前，理解MOS管每個參數的具體意義后，再額外注意一下管子本身的體二極管，本身Vf=1.6V，導通后管子本身阻抗一般是mΩ級；管子廠工作于以下三種狀態：導通，截止和可變電阻區（又有線性放大區的說法）。

1. 作電平轉換用

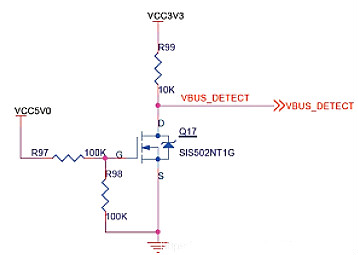

電路設計時，不同的子系統之間無可避免的需要數字信號傳遞，不同的系統之間或者設備之間，數字接口電平經常不一致，故需要用到電平轉換電路，有專門集成的IC實行電平轉換，從省成本的角度來看也可以用MOS管或者三極管搭建，如下為MOS管搭建：

需要注意電平的高低，外接電路電平是否確定，是否雙向通信和通信速率等均影響具體電路的細節考慮，上述只是模型。

2. 作開關管用

作為電子開關控制電源的通斷，一般正極用PMOS管，負極用NMOS管控制；

3. 緩啟動用

在有大電容負載時，比如電解電容和大功率設備電源（電機、馬達等）需要對電源作緩啟動設計，否則會有很大的浪涌電流，電源電壓跌落導致系統復位，反復重啟等嚴重缺陷。

4. 防反接用

在電源接口設計時，有很多場合需要考慮反接的問題，沒有相應的電路設計的話很容易將電路燒壞，造成損失；

PMOS管常用在正極，NMOS管常用在負極；上面電路只是一個模型，具體電路還需要增加相應的阻容器件調理。

5. 作邏輯轉換用

信號除了電平高低的轉換，很多時候需要電平邏輯高低轉換，MOS管和三極管都可以實現，下面是MOS管的方式；

MOS管在電路中還有很多其他用途，暫時先介紹上面幾種；尤其注意在大功率電路設計中，務必理解各種參數的實際意義和關聯關系，以免造成嚴重后果。
