在了解數字萬用表測量圖解之前，我們?nèi)娴目匆幌氯f用表知識。萬用表，也稱作多用表、復用表等，是電子工程師最基本也最不可或缺的測量工具。它的基本功能包括：測量交直流電壓、交直流電流、電阻阻值，檢測二極管極性，測試電路通斷等。有些高檔一點的還會包含電容容值測量、三極管測試、脈沖頻率測量等。萬用表大體可分為兩類：指針萬用表和數字萬用表，先來看圖認識一下，如下圖。

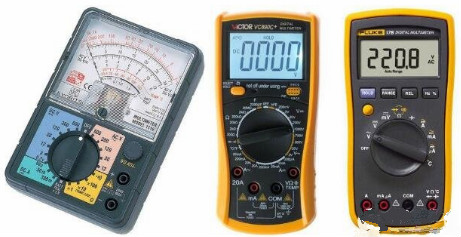

指針萬用表、數字萬用表、自動量程萬用表
1、直流電壓的測量，如電池、隨身聽電源等。首先將黑表筆插進“com”孔，紅表筆插進“V Ω ”。把旋鈕選到比估計值大的量程（注意：表盤上的數值均為最大量程，“V－”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
2、交流電壓的測量。表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。
1、直流電流的測量。先將黑表筆插入“COM”孔。若測量大于200mA的電流，則要將紅表筆插入“10A”插孔并將旋鈕打到直流“10A”檔；若測量小于200mA的電流，則將紅表筆插入 “200mA”插孔，將旋鈕打到直流200mA以內的合適量程。調整好后，就可以測量了。將萬用表串進電路中，保持穩定，即可讀數。若顯示為“1.”，那么就要加大量程；如果在數值左邊出現“-”，則表明電流從黑表筆流進萬用表。
交流電流的測量。測量方法與1相同，不過檔位應該打到交流檔位，電流測量完畢后應將紅筆插回“VΩ”孔，若忘記這一步而直接測電壓，哈哈！你的表或電源會在“一縷青煙中上云霄”－－報廢！
將表筆插進“COM”和“VΩ”孔中，把旋鈕打旋到“Ω”中所需的量程，用表筆接在電阻兩端金屬部位，測量中可以用手接觸電阻，但不要把手同時接觸電阻兩端，這樣會影響測量精確度的－－人體是電阻很大但是有限大的導體。讀數時，要保持表筆和電阻有良好的接觸；注意單位：在“200”檔時單位是“Ω”，在“2K”到“200K“檔時單位為 “KΩ ”，“2M”以上的單位是“MΩ”。
數字萬用表可以測量發光二極管，整流二極管……測量時，表筆位置與電壓測量一樣，將旋鈕旋到-||--（不會畫這個標志）檔；用紅表筆接二極管的正極，黑表筆接負極，這時會顯示二極管的正向壓降。肖特基二極管的壓降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）約為0.7V，發光二極管約為1.8～2.3V。調換表筆，顯示屏顯示“1.”則為正常，因為二極管的反向電阻很大，否則此管已被擊穿。
對于指針式萬用表，紅表筆表內接電池負極，黑表筆表內接電池正極，所以使用指針式表測二極管時若阻值很小，則黑表筆一端為正極；若阻值很大，則紅表筆一端為負極。
對于數字式萬用表，若阻值很小，紅表筆為正極；阻值大，黑表筆為正極。

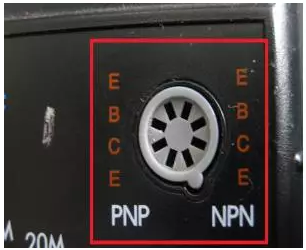

表筆插位同上；其原理同二極管。先假定A腳為基極，用黑表筆與該腳相接，紅表筆與其他兩腳分別接觸其他兩腳；若兩次讀數均為0.7V左右，然后再用紅筆接A腳，黑筆接觸其他兩腳，若均顯示1，則A腳為基極，否則需要重新測量，且此管為PNP管。那么集電極和發射極如何判斷呢？數字表不能像指針表那樣利用指針擺幅來判斷，那怎么辦呢？我們可以利用“hFE”檔來判斷：先將檔位打到“hFE”檔，可以看到檔位旁有一排小插孔，分為PNP和NPN管的測量。
前面已經判斷出管型，將基極插入對應管型“b”孔，其余兩腳分別插入“c”，“e”孔，此時可以讀取數值，即 β值；再固定基極，其余兩腳對調；比較兩次讀數，讀數較大的管腳位置與表面“c”，“e”相對應。
小技巧：上法只能直接對如9000系列的小型管測量，若要測量大管，可以采用接線法，即用小導線將三個管腳引出。這樣方便了很多哦。
N溝道的有國產的3D01，4D01，日產的3SK系列。G極（柵極）的確定：利用萬用表的二極管檔。若某腳與其他兩腳間的正反壓降均大于2V，即顯示“1”，此腳即為柵極G。再交換表筆測量其余兩腳，壓降小的那次中，黑表筆接的是D極（漏極），紅表筆接的是S極（源極）。
數字萬用表測量圖解分為六大部分及萬用表使用的其他注意事項、數字萬用表保養注意事項來分析。
（1）將ON-OFF開關置于ON位置，檢查9V電池，如果電池電壓不足，
或“BAT”將顯示在顯示器上，這時，則應更換電池;如果沒有出現則按以下步驟進行；
（2）測試前，功能開關應放置于所需量程上，同時要注意指針的位置，如下圖所示；
（3）同時要特別注意的是，測量過程中，若需要換擋或換插針位置時，必須將兩支表筆從測量物體上移開，再進行換擋和換插針位置。

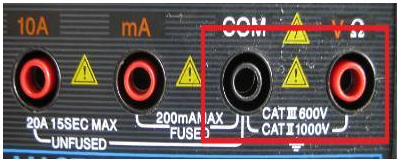

測電壓時，必須把黑表筆插于COM孔，紅表筆插于V孔，如下圖紅色框所示；
若測直流電壓，則將指針打到如下圖所示直流檔位
若測交流電壓，則將指針打到如下圖所示交流電壓檔位
(1)如果不知道被測電壓范圍，將功能開關置于大量程并逐漸降低量程(不能在測量中改變量程)。
(2)如果顯示“1”，表示過量程，功能開關應置于更高的量程。
(3) △!表示不要輸入高于萬用表要求的電壓，顯示更高的電壓值是可能的，但有損壞內部線路的危險。
（4）當測高壓時，應特別注意避免觸電。
(5)數字表電壓檔的內阻很大，至少在兆歐級，對被測電路影響很小。但極高的輸出阻抗使其易受感應電壓的影響，在一些電磁干擾比較強的場合測出的數據可能是虛的。要注意到避免外界磁場對萬用表的影響(比如有大功率用電器件在使用時)。
(6)在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
電容容量的測量方法

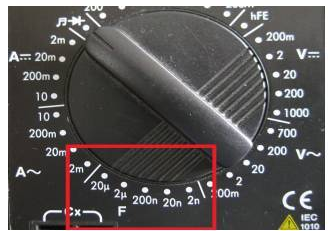

如下圖方框所示，將指針打到電容檔（F檔）

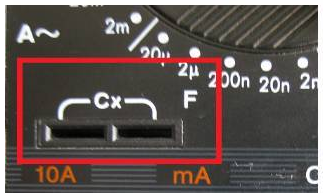

在數字萬用表的檔位左下方有兩個孔，上面寫的是Cx，把需要測的電容原件插到里面就可以測了，要是有極性的電容要注意正負極
電容（或電容量, Capacitance）指的是在給定電位差下的電荷儲藏量；記為C，國際單位是法拉（F），表征電容器容納電荷本領的物理量。
1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
1微法(μF)= 1000納法(nF)= 1000000皮法(pF)
如何判斷電容的好壞？
用指針式萬用表歐姆檔（檔位隨電容量調節），先對電容放電，然后兩表筆觸碰電容兩引腳，此時表指針會快速擺動并迅速回到起始位置，反過來再觸碰指針會擺到更遠位置并快速回頭到原來位置。 如指針擺動了回不到原來位置那電容就是漏電了（大容量電解電容有輕微漏電是正常的）。 如指針不動那就是電容斷路了（容量太小如幾PF測不出來，我用10K檔最小能測到3N3，4N7等容量的小電容）。
測電容是否漏電的方法
對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。

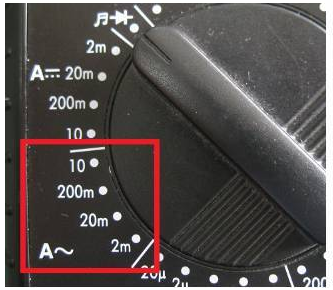

如下圖方框所示，萬用表電流檔分為交流檔與直流檔兩個，當測量電流時，必須將萬用表指針打到相應的檔位上才能進行測量。
交流檔
直流檔

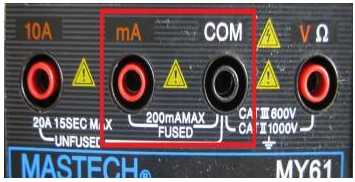

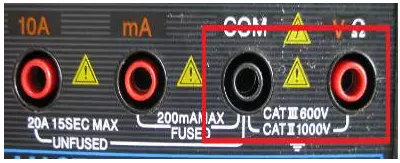

在測量電流時，若使用mA檔進行測量，須把萬用表黑表筆插在COM孔上，把紅表筆插在mA檔上，如下圖方框所示；
若使用10A檔進行測量，則黑表筆不變，仍插在COM孔上，而把紅表筆拔出插到10A孔上，如下圖方框所示。
電流測量注意事項
(1)如果使用前不知道被測電流范圍，將功能開關置于最大量程并逐漸降低量程(不能在測量中改變量程)。
(2)如果顯示器只顯示“1”，表示過量程，功能開關應置于更高量程。
(3) 表筆插孔上表示最大輸入電流為10A，測量過大的電流將會燒壞保險絲。

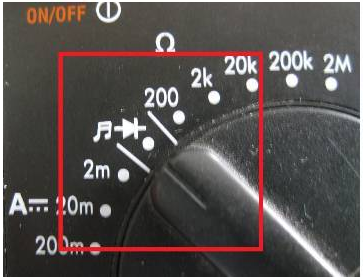

將萬用表指針打到如下圖方框所示二極管檔，黑表筆插于COM孔，紅表筆插于V孔。此檔位除了可測量二極管外，還可用于測量三極管、編碼開關、線路是否連通等。
下面以三極管和電位器來進行舉例說明
1、三極管的結構：

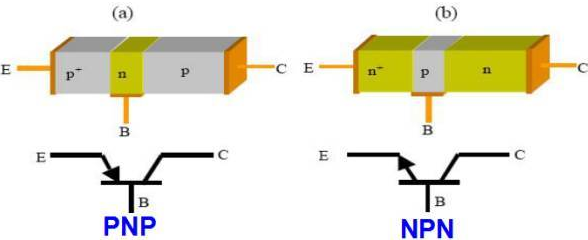

三極管的基本結構是兩個反向連結的PN接面，也可簡單地看做是兩個二極管的相接，如下圖所示，可有PNP和NPN兩種組合。
三個接出來的端點依序稱為射極（emitter, E）、基極（base, B）和集極（collector, C）
2、三極管的測量測量方法：
將萬用表調到二極管檔位。這一檔顯示的是被測二極管兩端的電壓降。判斷三極管的類型和極性時。將表筆接三極管的任意兩腳，如果示值在700（單位毫伏）左右，表示是硅三極管。如果顯示值在200左右，就是鍺三極管。如果沒有顯示（開路狀態顯示1），則需要調換紅黑表筆測試。此外還可以判斷三極管的類型：紅表筆接一腳（基極），另兩腳分別接黑表筆都導通（顯示數值），說明是NPN型三極管。若是黑表筆接一腳（基極），另兩腳分別接紅表筆都導通（顯示數值），說明是PNP型三極管。至于發射極和集電極的判斷還要用其他方法。
同時，通過電阻檔，根據三極管放大倍數和內阻大小，也可判斷三極管是NPN型還是PNP型。
3、判斷三極管好壞：
將表筆接三極管的任意兩腳，如果沒有顯示（開路狀態顯示1）或蜂鳴器響，調換紅黑表筆再進行測試，結果一樣的，則可斷定三極管是壞的。

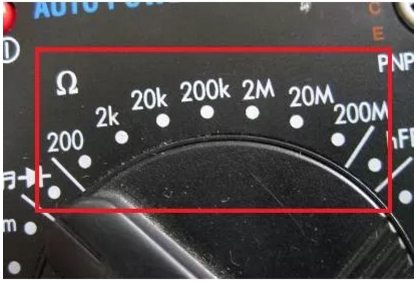

將萬用表指針打到如下圖方框所示電阻檔，黑表筆插于COM孔，紅表筆插于V孔，再對被測電阻阻值進行測量。
電阻測量注意事項：
（1）如果被測電阻值超出所選擇量程的最大值，將顯示過量程“1”，應選擇更高的量程，對于大于1 MΩ或更高的電阻，要幾秒鐘后讀數才能穩定，對于高阻值讀數這是正常的；
（2）當無輸入時，如開路情況，顯示為“1”；
（3）當檢查內部線路阻抗時，要保證被測線路所有電源斷電，所有電容放電；
（4）200MΩ短路時約有四個字，測量時應從讀數中減去，如測l00MΩ電阻時，顯示為101.0，第四個字應被減去；
（5）可用電阻檔粗略檢測電容的好壞，用紅表筆接電容器正極，黑表筆接電容器負極，萬用表的基準電源將通過基準電阻對電容器充電，正常時萬用表顯示的充電電壓將從一低值開始逐漸升高，直至顯示溢出。如果充電開始即顯示溢出“1”，說明電容器開路，如果始終顯示為固定阻值或“000”，說明電容器漏電或短路；
（6）檢查電路通斷時，測量時只要沒有聽到蜂鳴聲，即可判斷電路不通；
（7）測量小阻值電阻時，應先將兩表筆短路，讀出表筆連線的自身電阻（一般為0.2～0.3歐），以對被測阻值作出修正；
（8）電阻檔有過電壓保護功能，瞬間誤測規定范圍內的電壓不會造成損壞。例如，DT-830型數字式萬用表電阻檔最大允許輸入電壓（直流或交流峰值）為250伏，這是誤用電阻檔測量電壓時儀表的安全值，但不可帶電（如電池、人體等等）測量電阻，這樣會導致萬用表電阻精度下降，甚至損壞。

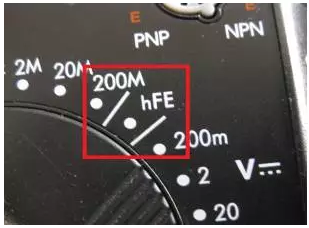

此檔位主要是用于測三極管的放大倍數β值，在測量之前，須先確定三極管是PNP型或NPN型，同時確定各腳極性。
（一）萬用表使用的其他注意事項：
（1）在使用萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
（2）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
（二）數字萬用表保養注意事項：
數字萬用表是一種精密電子儀表，不要隨意更改線路，并注意以下幾點：
①不要超量程使用；
②在電池沒有裝好或后蓋沒有上緊時，請不要使用萬用表；
③只有在測試表筆從萬用表移開并切斷電源后，才能更換電池和保險絲。電池更換：注意9V電池的使用情況，如果需要更換電池，打開后蓋螺絲，用同一型號電池更換，更換保險絲時，請使用相同型號的保險絲；
④萬用表使用完畢，應將轉換開關置于“OFF”擋。如果長期不使用，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
