n溝道結型場效應管

n溝道結型場效應管工作原理

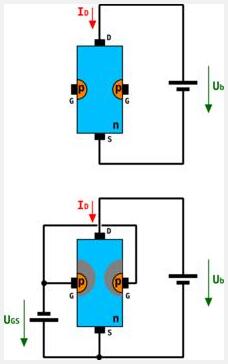

Ugs對導電溝道和D i 的控制作用：

當Ugs= 0時，導電溝道未受任何電場的作用，導電溝道最寬，當外加Uds 時，D i 最大；當Ugs由零向負值增大時，在GS u 的反向偏置電壓作用下，耗盡層將加寬，導電溝道變窄，溝道電阻增大，

外加Uds 時， D i 將減小；當│ Ugs│＝ U gs(off) 時，兩側的耗盡層在中間完全合攏，導電溝道被夾斷；相應的柵－源極之間的電壓稱為夾斷電壓Ugs(off) 。可見，改變Ugs的大小可以有效控制導電溝道電阻的大小。

n溝道結型場效應管結構

n溝道結型場效應管由一個被一個p型摻雜（阻礙層）環繞的n型摻雜組成。在n型摻雜上連有汲極（也稱漏極，來自英語Drain，因此也稱D極）和源極（來自英語Source，因此也稱S極）。從源極到汲極的這段半導體被稱為n通道。p區連有閘極（也稱柵極，來自英語Gate，因此也成為G極）。這個極被用來控制結型場效應管，它與n通道組成一個pn二極管，因此結型場效應管與金屬-氧化物-半導體場效應管類似，只不過在金屬-氧化物-半導體場效應管中不是使用pn結，而是使用肖特基結（金屬與半導體之間的結），在原理上結型場效應管與金屬-氧化物-半導體場效應管是完全一樣的。

n溝道結型場效應管

KIA半導體n溝道結型場效應管

1、產品簡介

KIA設計生產的超結場效應管用先進的耐壓原理和優化的設計結構，全新600~900V系列產品為系統應用提供充足的耐壓余量，簡化系統設計難度，提高系統可靠性，滿足客戶對高耐壓、低導通內阻和高效超結MOSFET的需求。

2、產品特點

（1）更高耐壓為系統設計和應用提供更充足余量

（2）更低的導通電阻，利于降低導通損耗

（3）極低的柵極電荷，提供更快的開關速度

（4）同規格下更小的封裝體積，使系統更輕便

（5）雪崩能力測試，確保產品質量可靠

3、應用領域

（1）正激電路

（2）準諧振反激電路

（3）適配器

（4）太陽能逆變器

（5）工業整流

n溝道結型場效應管型號

Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	ciss
Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	pF
KIA65R950U/D/B/FS	5	650	0.85	0.95	320
KIA65R700U/D/FS	7	650	0.6	0.7	360
KIA60R380DS	11	600	0.34	0.38	680
KIA65R420U/D/B/FS	11	650	0.38	0.42	680
KIA65R300B/FS	15	650	0.27	0.3	800
KCP7160A	20	600	0.16	0.19	1440
KIA65R190F/HS	20	650	0.16	0.19	1440
KIA60R070HS	47	600	0.06	0.07	3100
KCX3650A	60	500	0.05	0.056	3180
KCX9860A	47	600	0.068	0.081	3100
KCX3650A	60	500	0.05	0.056	3180
KCX3560A	76	600	0.036	0.042	6400
KCX3250A	100	500	0.026	0.031	6200
