一般選型Coolmos 大致先參考幾個參數 BV Id Rds Vth Qg Pd等。但是這幾個參數，只有Qg和Id是交流參數，其他都是靜態參數。而半導體這東西就是隨溫升變壞的。那動態參數，其實是變壞的。25度的電流是100A，也許125度的時候，電流只有50A，所以選型的時候要以高溫下(老化房)的數據為準。那選好了電壓、電流，剩下就是看Coolmos的損耗了。Coolmos露在表面的是Rdson 較低，只有平面管的1/3或者1/4，那MOS的導通損耗必然較之平面管要低不少。MOS的另外一個損耗，開關損耗其實往往更加占主導。開關損耗在MOS里最直接體現的數值是Trr。這也是Coolmos最核心的參數。從coolmos的發展來看 C3 C6 CP CFD CFD2 都是在Trr上下功夫(C6除外，他是C3的Cost down)。
Coolmos在實際應用中，MOS前段的Rg驅動，一般對電阻要求會低很多。這也能降低損耗。舉個例子，20N60C3 MOS前段的驅動電阻一般可做到15mohm以下，但是也不是越低越好，開關越高，EMI的問題就出來了。所以驅動電阻的選擇要綜合考慮，在EMI允許的情況下，盡量降低驅動電阻。
Coolmos是否需要采用散熱措施。只能說需要看功率，舉個例子，150W的LED電源上，你覺得可以不加散熱嘛?15W的LED電源上，加散熱裝置，那有地方么?Coolmos，在應用端，解決了有的電源方案需要電子器件更小的體積，甚至是去掉散熱片(如Iphone的充電器)，而大功率上看重Coolmos的還是他能降低損耗，所以散熱片是一定要加的。
超結MOS管（COOLMOS管）型號介紹：本公司的超結MOS管主要有500V、600V、650V的，下面小編介紹超結MOS管的特征和應用領域
1、卓越的功率轉換效率
2、極低的導通損耗源于極低的特征導通電阻（Ron*A）
3、極低的開關功率損耗和驅動功率損耗源于極低的FOM(RON*Qg)
4、卓越的EAS能力（100%EAS測試）
1、電腦、服務器的電源——更低的功率損耗
2、適配器（筆記本電腦，打印機等）——更輕、更便捷
3、照明（HID燈，工業照明，道路照明等）——更高的功率轉換效率
4、消費類電子產品（液晶電視，等離子電視等）——更輕、更薄、更高能效.

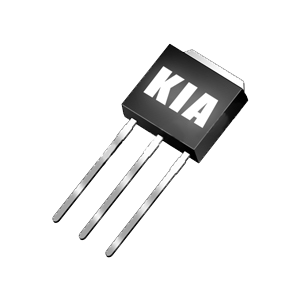

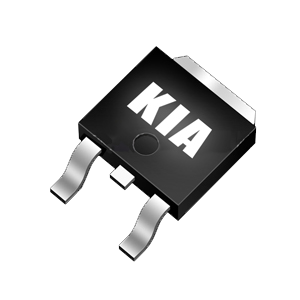

| Part Number | ID（A) | BVDSS（V） | RDS（Ω） | Package |
| KIA65R950U/D/B/FS | 5 | 650 | 0.95 | TO-251、252、263、220F |
| KIA65R700U/D/FS | 7 | 650 | .7 | TO-251、252、263 |
| KIA60R380DS | 11 | 600 | 0.38 | TO-252 |
| KIA65R420U/D/B/FS | 11 | 650 | 0.42 |
TO-251、252、263、220F |
|
KIA650R300B/FS |
15 | 650 | 0.3 | TO-263、220F |
| KCP7610A | 20 | 600 | 0.19 | TO-220 |
| KIA65R190F/HS | 20 | 650 | 0.19 | TO-220F、3P |
| KIA60R070HS | 47 | 600 | 0.07 | TO-3P |
| KCX9860A | 47 | 600 | 0.081 | TO-220F、247 |
| KCX3650A | 60 | 500 | 0.056 | TO-220F、247 |
| KCX3560A | 76 | 600 | 0.042 | TO-247 |
| KCX3250A | 100 | 600 | 0.031 | TO-247 |
